1 Schemerschakelaar op 2 buitenlampen aansluiten

Dat gaat zo niet werken inderdaad...

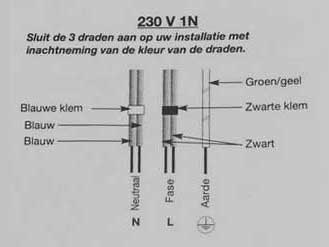

De bruine draad gaat samen met blauw en geelgroen in een lasklem in de schakelaar. Blauw en geelgroen zijn hier dus ook fase. Spreekt voor zich dat dit überhaupt niet mag en behoorlijk gevaarlijk is. Niemand zal ooit verwachten dat er 230v op een geelgroene draad staat.

Ik verwacht dat nu je die lasklem hebt verwijderd, er ergens anders in deze groep een lamp of wcd niet meer werkt. Ik vermoed dat blauw en geelgroen voorheen fungeerden als doorgelaste fasedraad voor andere lampen of wcd's.

Feitelijk mis je nu de nul (en aarde) voor de schemerschakelaar. Die moet je dus nog ergens vandaan halen. Je zult dus nog een kabel erbij moeten leggen.

Zoek anders eerst eens even uit of er andere lampen of wcd's niet meer werken, die moet je weer van een fase gaan voorzien.

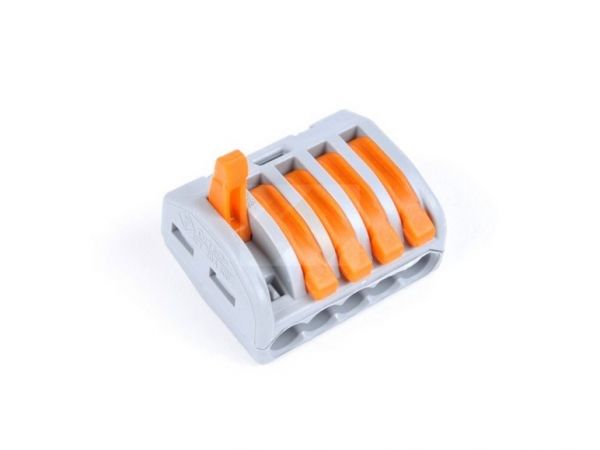

Ook mag je draden niet doorverbinden met een kroonsteen maar dit moet in een lasklem. Ik denk dat je nog meer lasklemmen nodig gaat hebben en dus ook een lasdoos nabij de schemerschakelaar...

Dat is een goed plan, het is inderdaad wat ingewikkelder dan even een paar draadjes overzetten.

Het geknutsel met alle kleuren in een lasklem is al verdwenen als ik het goed begrijp. In de nieuwe situatie met de bewegingsmelder zijn wel de goede draadkleuren aangesloten.

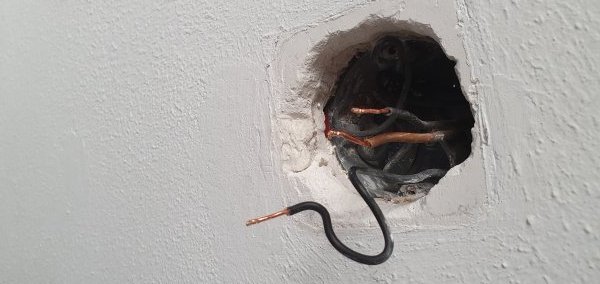

Nu zal het alleen fout zitten aan de andere kant van de kabel, hier:

Martijn_80 schreef:

De grijze buitenkabel is overigens aangesloten op een wandcontactdoos van waaruit de kabel naar meerder aftakkingen afsplitst (stopcontact, lamp garage, 2 buitenlampen, etc.).

Klik om te vergroten...

Ik verwacht dat het nu verder wel een kwestie is van "enkele draden omsteken" hier aan de andere kant van deze kabel. Heb je daar misschien ook nog foto's van @Martijn_80 ? Als je het niet vertrouwd is het heel verstandig om een vakman te laten komen, maar voor mijn gevoel ben je nu al op 70% van de juiste oplossing. Misschien lukt dat laatste stukje ook wel als we even meekijken?

Het kroonsteentje in de melder is overbodig, beter sluit je in de melder één van de zwarte schakeldraden aan en dop je de andere af met een lasklem. De doorverbinding maken om beide lampen te bedienen met de schemerschakelaar kan ongetwijfeld veel makkelijker in de kabeldoos aan de andere kant van deze kabel.

Lijkt me slim, dit is stiekem toch wel een aardige puzzel. Ook omdat je niet af kunt gaan op de draadkleuren.

In mijn schuur thuis was dit ook op zulke manier aangelegd toen ik het huis kocht. Alles zelfs met xmvk-as kabel en dan ook alle aders door elkaar gebruikt en de lasdozen lekker vol gepropt met veel blank koper. Ik heb er destijds maar alles uitgetrokken en vanaf de voedende kabel vanuit de groepenkast alles opnieuw bedraad. Maar goed, dat is natuurlijk makkelijker als je er zelf goed in thuis bent.

Ik snap dat je uit deze spaghetti geen wijs wordt en zonder behoorlijk wat detailfotos of liever nog een schema van hoe alles nu exact zit, kunnen wij je ook moeilijk helpen.

Een installateur heeft dit zo voor je gepiept als je het beperkt houdt tot het weer werkend krijgen van het spul. Als je alle bedrading correct wilt laten herstellen dan is deze man daar ook wel een poos mee bezig.

Overigens hoeft het voor zulke klus niet per se een installateur te zijn; een vriend of familielid of buurman die handig is met elektra kan dit ook prima voor je in orde maken. Het is even wat gepuzzel maar niet zo spannend verder.

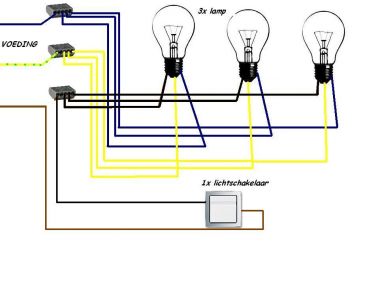

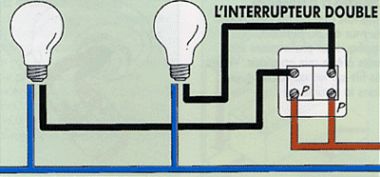

Een stukje 4 aderig XMVK kabel tussen schakelaar en lasdoos
(wat jij wcd noemt) aanleggen en daarin alleen de bruine en zwarte ader gebruiken.
De bruine draad prik je in de lasdoos op de zwarte draad die van je sensor komt en de zwarte komt dan op de zwarte die naar de lamp gaat.
Op de schakelaar komt de bruine op één van de rode contacten en de zwarte op het contact daar recht onder.
Op deze manier heb je de schakelaar tussen sensor en lamp zitten.

Volledig mee eens, gewoon de schakeldraad vanaf de sensor nog eens extra schakelen.

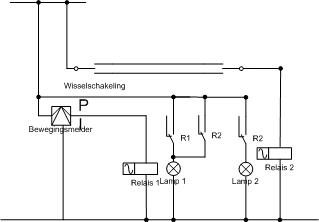

Dit is wat @Jules1962 voorstelt:

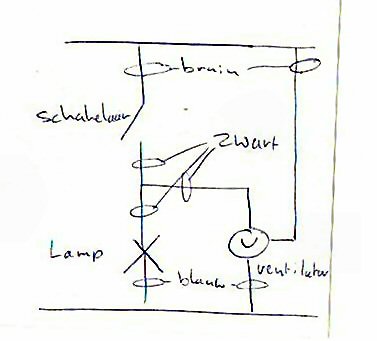

Jouw middelste plaatje gaat natuurlijk niet werken, want je onderbreekt ineens de nul naar de bewegingsmelder...

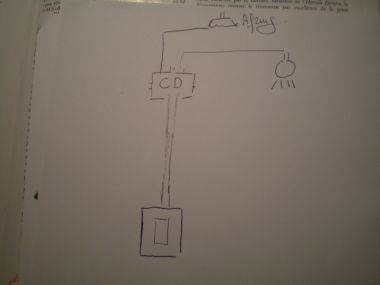

Eventueel zou dit wel kunnen:



Maar dan moet je 3 draden gaan doorverbinden in een schakelaar die daar geen ruimte voor heeft, of je moet erg creatief worden en de kabel in het midden een stukje aanstrippen, zodat je die 3 aders ononderbroken kunt laten doorlopen... Kan wel, maar waarom zou je? Een kabeldoos is juist bedoeld om verschillende functies bij elkaar te laten komen, ik zou er ook voor kiezen om daar alles bij elkaar te brengen.

Bruin naar de schemerschakelaar zou ik persoonlijk niet onderbreken, dan springt je schemerschakelaar waarschijnlijk iedere keer als je het licht inschakelt in test (de eerste minuut ofzo nadat je de schakelaar omzet brandt de lamp, altijd).

Bruin onderbreken kán natuurlijk wel als je dat per sé wilt, misschien scheelt het een 0,5W sluipverbruik ofzo.

Precies zoals @XanderH het uit heeft getekend, zo bedoelde ik het dus.
Wat een afbeelding al niet duidelijk kan maken...

Succes ermee.

Dit is dan wat jij dacht wat ik zou bedoelen. Dit kan uiteraard ook, dan schakel je alsnog alleen de lamp na de sensor uit, en niet de sensor.
Ik persoonlijk blijf toch altijd voorstander van alles in een lasdoos samenbrengen en daar de verbindingen naar de verschillende dingen maken.

Toppie en bedankt voor het terugmelden

Ik sluit me bij Krunnie zijn woorden aan.
