Opbouw wcd aansluiten

[Wjartel]

Hallo allen,

Ik heb deze opbouwdoos gekocht bij de Bauhaus, maar ik snap niet exact waar de nul-, fase- en aardedraad nou aangesloten dient te worden. Kunnen jullie mij helpen?



[Jules1962]

Gaatjes aan de zijkant of onderkant?
Ik ben wel eens schakelmateriaal tegengekomen waar de draden van onderaf in gaatjes gedrukt moeten worden.



[Wjartel]

Er zijn verder geen ingangen onder of aan de zijkant helaas.

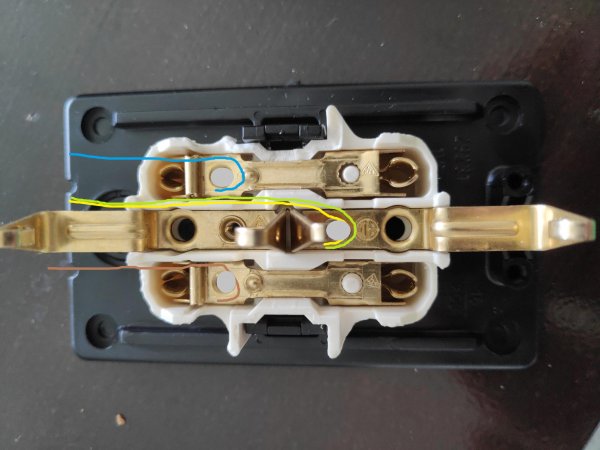

Zou het niet zo moeten?



[Tom345]

Volgens mij heb je bij Bauhaus iets gekregen, waar iemand al mee heeft geknoeid en het vervolgens terug naar de winkel heeft gebracht. Ik zie dat er een stuk afgebroken is van het witte binnengedeelte. Verder missen de schroefjes om de draden onder te klemmen.
De kleuren heb je trouwens goed ingetekend.



[Jules1962]

Belangrijkste kleur is de geel/groene, deze hoort inderdaad op de aardaansluiting en nergens anders.

Als je de blauwe en bruine zou omwisselen, mag dat ook.



[Walker]

De zwarte onderplaat verwijderen (schroevendraaier bij de klemmen aan de zijkant insteken). De bevestiging voor de draden zit aan de onderzijde.



[Jules1962]

Wat Walker schrijft, aan de onderkant.

Voor mij een automatisme om dan de het binnenwerk van de grondplaat af te halen, zodat ik dit niet heb vermeld.
