Pelgrim msk675 op een orcon MVS-8 aansluiten

[Calenta]

Hallo,
Het onderwerp zal waarschijnlijk zeer veel besproken zijn, maar ik kan er tot dusver niet uitkomen.

Ik heb een motorloze afzuigunit van pelgrim type MSK 675 en deze had ik altijd aangesloten op een itho ventilatie unit uit het jaar 0, deze had maar een stand vandaar dat ik een orcon MVS-8 heb gekocht.

Deze aan te sluiten valt mij tegen, het bedradingsschema van de afzuigkap is door de vorige eigenaar veranderd en er staat geen bedradings kleur op het schema in de kap.

In het boekje wat bij de kap zit staat een schema wat volledig onbegrijpelijk is voor een leek.
Heeft iemand hier voor mij de oplossing? Een begrijpelijk schema bijv.
Mijn dank zal groot zijn.

Uw reacties graag...

Met vriendelijke groet, feanster



[Calenta]

De afzuigkap heeft een 0 stand en drie schakelstanden de orcon unit heeft drie standen zo is mij verteld, dat is af te lezen aan L1, L2, L3 enz.
Ik zet de schema's er even bij dat schept mischien wat duidelijkheid.

feanster



[Calenta]

Hmm, dat kan dus niet.
Dat had ik nog niet gelezen
Iemand een idee?



[Klusidee ralf]

De opgestuurde foto's.
Als het echt om de kleine details gaat is het moeilijk te zien...



[Toon]

Tsja, iets duidelijkere foto's zou wel leuk zijn...



[Kees]

Ik kreeg de foto's opnieuw opgestuurd. De teksten erbij waren vermeld in de email.

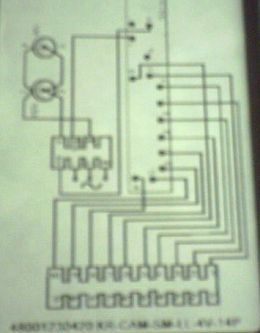

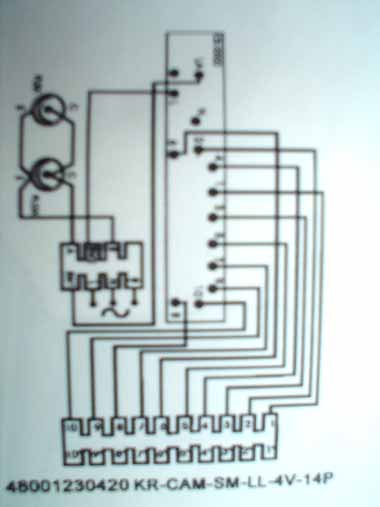

Het schema op de afzuigkap zelf

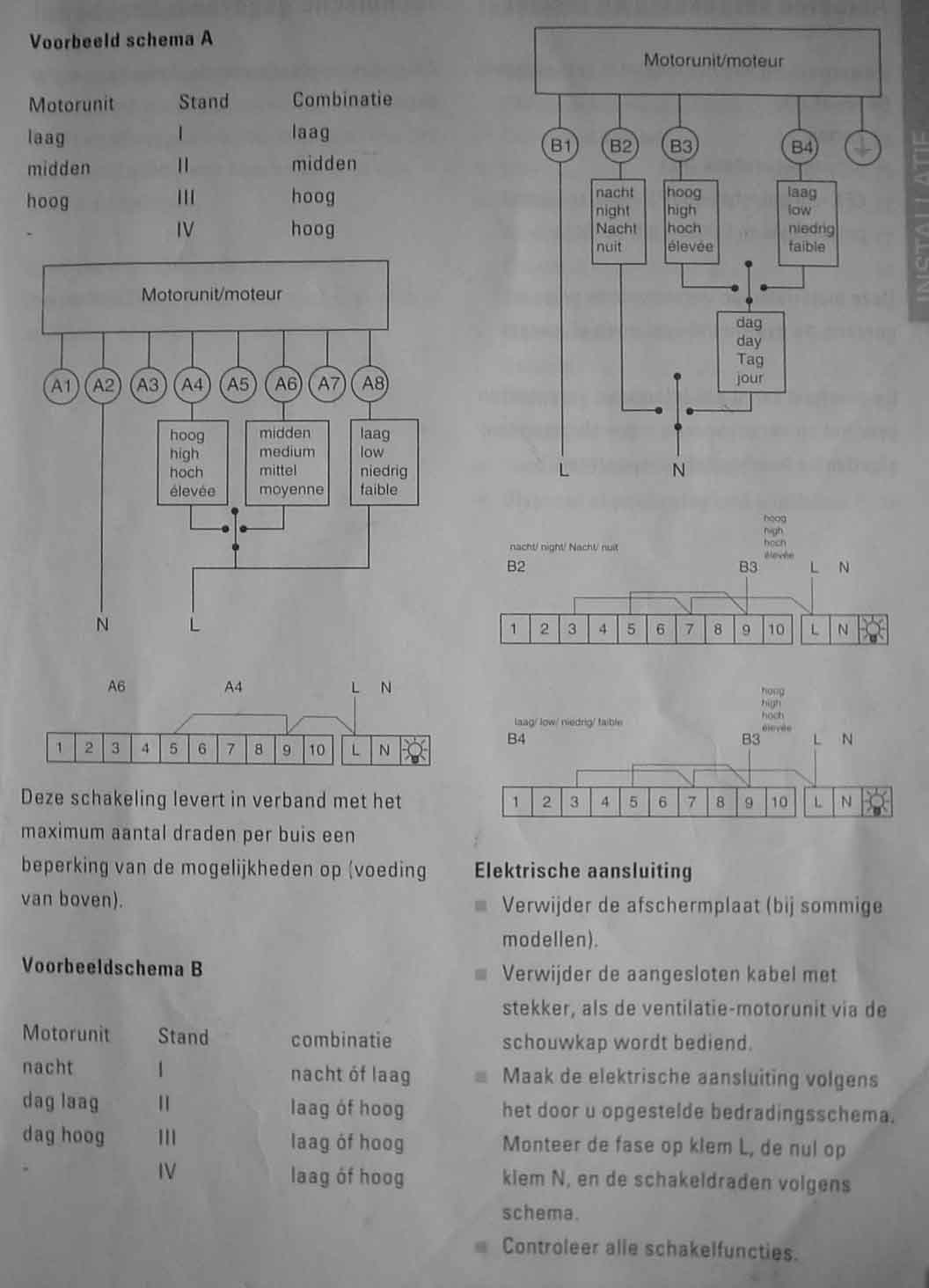

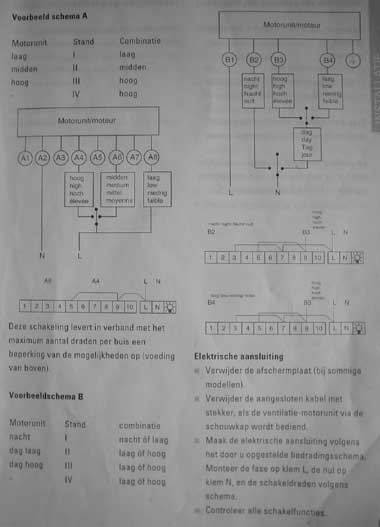

Een voorbeeld van een schema om de kap aan te sluiten

Vergroot

Het schema wat op de orcon ventilatiebox staat

Deze wil ik graag met elkaar verbinden.



[Gerrit]

Ik hoop dat een van de collega's betere ogen heeft, want ik kan het schema van de kap niet lezen



[Kees]

Ik kon er echt niets beters van maken.
Het was wel heel groot maar onscherp, en daar doe je niet veel mee...



[Gerrit]

Zo gauw ik tijd heb zal ik het een loupe proberen.



[Kees]

Helpt niet. Ik heb het in photoshop 10 x vergroot, verscherpt, enzovoort. Het is en blijft onleesbaar...



[Calenta]

:D Hij werkt, ik heb het zelf geklaard.
Maar op twee standen maar dat maakt niets.

Klussers toch bedankt voor de moeite om deze leek te helpen.



[Kees]

Mooi dat het gelukt is en bedankt voor de terugmelding!
